一、产品描述：
1、采用高品质5630光源，具有亮度高，光色均匀，抗静电能力强等特点；
2、采用DC12V供电，线性恒流电路驱动方式；
3、配置带大角度光学透镜，外型美观，PCB采用高导铝基板，散热效果好；
4、模组采用防火材质，防火等级可达U94V-2，防护等级IP66。
应用场所：适用于8-20cm广告招牌字、广告灯箱等。
二、产品参数：
|
工作电压： |
DC12V |
外观颜色； |
米白色ABS |
|
光通量： |
130lm |
连接线规格： |
UL1007 20AWG |
|
功率： |
1.44W |
级联数量: |
20Pcs |
|
发光角度： |
160° |
重量（20PCS）: |
180g |
|
光效： |
90lm/w |
固定螺丝: |
ST2.5x10mm |
|
LED数量： |
3LED |
背胶: |
3M白色锯齿背胶 |
|
防护等级： |
IP66 |
工作温度: |
-40~60℃ |
|
外观尺寸： |
78*15*6.6mm |
储存温度: |
-40~80℃ |
|
质保年限: |
3年 |
||
三、产品光源参数：
|
LED类型 |
SAMSUNG 5630 |
||
|
使用寿命 |
＞30000H |
||
|
显指 |
＞70 |
||
|
LED色温
|
暖光 |
自然白 |
正白 |
|
2800-3500K |
4000-4500K |
5000-6500K |
|
|
LED光通量（@150MA） |
50-55LM |
50-55LM |
55-60LM |
四、产品外形尺寸示意图（单位：mm）：

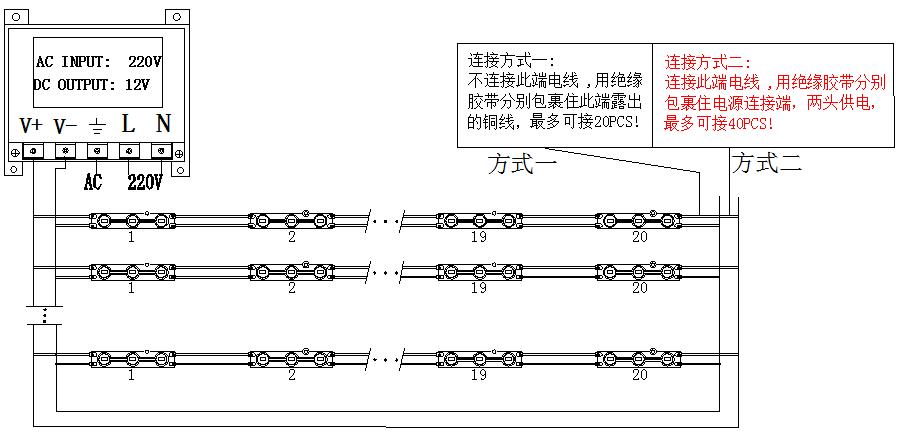

五、产品安装接线示意图：
六、产品安装和使用需注意事项：
（1）电源主线使用2x1.5mm²以上电缆线（根据负载电流选择相应的电源主线），如果模组电源线需要加长必须选用0.75mm²/18#以上规格的线材，以免过载导致电源线发热过大，引发不良后果；
（2）模组单灯可剪，当模组剪短连接时，先用斜口钳居中剪断两模组间的电源线，剥外皮10mm左右，并将对应颜色（红白相间线正极，白色线负极）导线拧成一股，然后采用专用防水胶带进行绝缘防水处理，最后检验电源接线头导通性和牢靠性，以徒手不能将导线线从接线头拔出为宜；
（3）模组安装时先将模组底部背胶的离型纸撕下，贴到灯箱或广告标识内初步固定，然后采用1颗ST2.5x10mm自攻螺钉锁紧加固，也可采用模组两边打玻璃胶的方式固定；
（4）末端模组线头需使用防水胶带或接线防水堵头进行防水处理，避免短路对产品造成损坏；
（5）模组标准级联20PCS，采取单端供电；最大级联40PCS，采取两端供电，请勿超量连接，避免线载电流过大而损坏产品；
（6）模组不可完全裸露在户外使用，请勿带电触摸，带电作业。
注：建议使用通过了相关安规认证的开关电源（带短路保护，过压保护，过流保护）。
