MAW153D1叁灯1.44W 5630带透镜恒流注塑方形模组


    • 商品编号: MAW153D1

分类:

LED 5630模组


关键词:

  • 产品描述
  • 一、产品描述:



    1、采用高品质SAMSUNG5630光源,具有亮度高,光色均匀,抗静电能力强等特点;
    2、采用DC12V供电,线性恒流电路驱动方式;
    3、配置光学透镜,外型美观,PCB采用高导铝基板,散热效果好;
    4、模组采用防火材质,防火等级可达U94V-2,防护等级IP65。



    应用场所:适用于8-20cm广告招牌字、广告灯箱等。



    二、产品参数:



    工作电压:

    DC12V

    外观颜色;

    米白色ABS

    功率:

    1.44W

    连接线材质:

    UL2468/20AWG

    光通量:

    140 Lm

    重量(20PCS):

    272g

    光效:

    97lm/W

    标准级联:

    20Pcs

    发光角度:

    160°

    固定螺丝:

    ST2.5x10mm

    LED数量:

    3LED

    背胶:

    3M白色背胶

    灯珠品牌:

    SAMSUNG

    工作温度:

    -40~60℃

    外观尺寸:

    47*43*7mm

    储存温度:

    -40~80℃

    防护等级:

    IP65

    质保年限:

    3年



    三、产品光源参数:



    LED类型

    SAMSUNG 5630

    使用寿命

    >30000H

    显指

    >70

    可选颜色

    暖白/自然白/正白

    LED色温

    暖白

    自然白

    正白

    2800-3500K

    4000-4500K

    5000-6500K

    LED光通量(@150MA)

    50-55LM

    50-55LM

    55-60LM

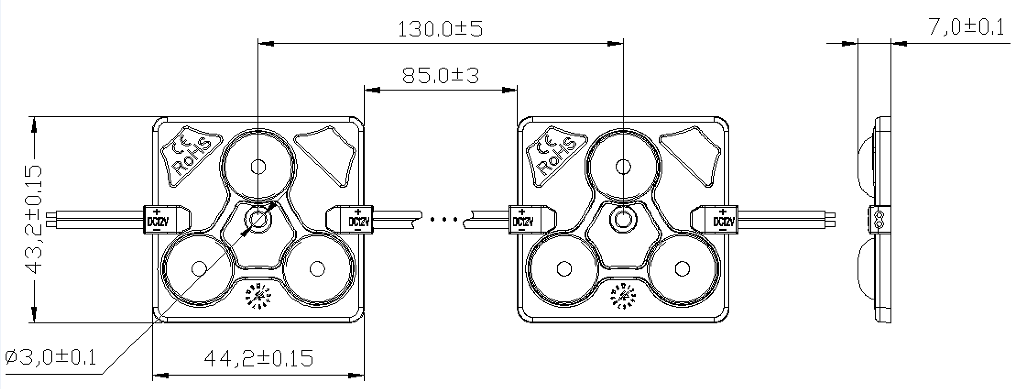

    四、产品外形尺寸示意图(单位:mm):






    五、产品安装接线示意图:






    六、产品安装和使用需注意事项:



    (1).电源主线使用2x1.5mm²以上电缆线(根据负载电流选择相应的电源主线),如果模组电源线需要加长必须选用0.75mm²/18#以上规格的线材,以免过载导致电源线发热过大,引发不良后果;
    (2). 模组单灯可剪,当模组剪短连接时,先用斜口钳居中剪断两模组间的电源线,剥外皮10mm左右,并将对应颜色(红白相间线正极,白色线负极)导线拧成一股,然后采用专用防水胶带进行绝缘防水处理,最后检验电源接线头导通性和牢靠性,以徒手不能将导线线从接线头拔出为宜;
    (3).模组安装时先将模组底部背胶的离型纸撕下,贴到灯箱或广告标识内初步固定,然后采用1颗ST2.5x10mm自攻螺钉锁紧加固,也可采用模组两边打玻璃胶的方式固定;
    (4).末端模组线头需使用防水胶带或接线防水堵头进行防水处理,避免短路对产品造成损坏;
    (5).模组标准级联20PCS,采取单端供电;最大级联40PCS,采取两端供电,请勿超量连接,避免线载电流过大而损坏产品;
    (6). 模组不可完全裸露在户外使用,请勿带电触摸,带电作业。



    注:建议使用通过了相关安规认证的开关电源(带短路保护,过压保护,过流保护)。
