MPW140A，4815两灯5050贴片PVC注塑防水模组 DC12V
产品参数：
|
工作电压 |
DC 12V |
外壳材质 |
防火阻燃PVC |
|
输入电流 |
40 mA |
外壳颜色 |
白色 |
|
功率 |
0.48 W |
连接线材质 |
UL1007 20AWG |
|
发光角度 |
120° |
连接线颜色 |
红线为正，白线为负 |
|
光通量 |
W:38 lm |
级联数量 |
20 pcs |
|
外观尺寸 |
55*15*6 mm |
固定螺丝 |
M3 |
|
LED数量 |
2 pcs |
背胶 |
3M泡沫胶 |
|
发光颜色 |
红/黄/蓝/绿/白 |
工作温度 |
-40~60℃ |
|
防护等级 |
IP65 |
储存温度 |
-60~80 ℃ |
|
防水方式 |
注塑 |
质保年限 |
2年 |
产品光源参数：
|
LED类型 |
2颗SMD5050 |
||||
|
发光角度 |
120° |
||||
|
使用寿命 |
>30000H |
||||
|
可选颜色 |
红/黄/蓝/绿/白 |
||||
|
正向电压 |
红/黄：1.9-2.2V 蓝/绿/白：3.0-3.3V |
||||
|
LED色温/波长 |
白光 |
红光 |
黄光 |
蓝光 |
绿光 |
|
2800-15000K |
620-625nm |
588-592nm |
460-465nm |
520-525nm |
|
|
LED光通量/亮度 |
白光 |
红光 |
黄光 |
蓝光 |
绿光 |
|
18-22 lm |
1300-1700 mcd |
600-780 mcd |
300-465 mcd |
900-1300 mcd |
|

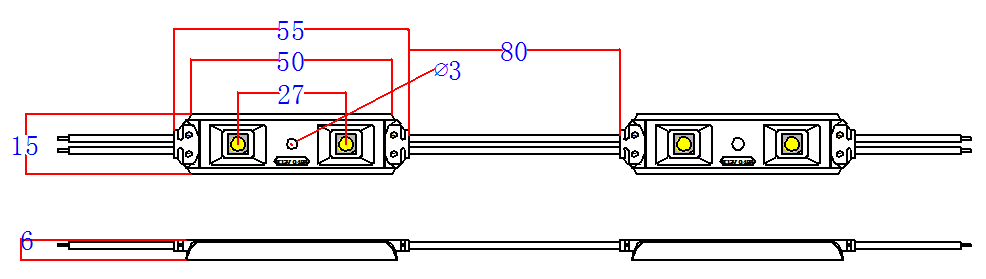

产品外形尺寸示意图（单位：MM）：
产品安装接线示意图：
产品安装和使用需注意事项：
（A）.本产品在安装过程中应避免尖锐物体碰触灯珠表面，以免造成不良。
（B）.避免使用带酸性的玻璃胶或其他粘贴性胶固定本产品，避免在酸性的环境下使用 和储藏本产品，以免灯珠发生硫化，影响产品使用寿命。
（C）.选用12V 直流恒压开关电源驱动本产品，根据连接LED模组的数量选择合适功率的电源；不得将本产品直接接220V市电，否则产品将被烧毁。
（D）.串接的LED模组的总功率应低于驱动电源额定功率的80%，否则容易烧毁电源，另外根据实际串接的模组数量选择合适粗细的连接线，线与线之间连接点必须用绝缘电工胶包裹严实，以保证本产品的安全使用！
（E）.本产品的最大级联是20PCS一串，当继续增加级联数量时，由于连接线上线损压降，产品两端会有明显亮度差异。
