MPW191D-43*36单灯5252大功率背打光注塑模组DC12V


    • 商品编号: MPW191D

分类:

LED 大功率模组


关键词:

  • 产品描述
  • 产品参数:



    工作电压:

    DC 12V恒流驱动

    外壳材质:

    铝基板+光学透镜+ABS注塑

    输入电流:

    100mA

    外壳颜色;

    米白/米黄

    电路:

    单灯恒流驱动,可任意裁剪

    连接线材质:

    18AWG,150mm PVC 单线

    功率:

    1.5W

    连接线颜色:

    红线为正,白线为负

    发光角度:

    170°

    级联数量:

    30个

    单灯亮度:

    100 lm

    固定螺丝:

    M3

    外观尺寸:

    43*36*7.2 mm

    背胶:

    3M导热胶

    LED数量:

    1颗

    工作温度:

    -40~60℃

    发光颜色:

    白色

    储存温度:

    -40~80℃

    防护等级:

    IP65

    质保年数:

    2年

    防水方式:

    一体光学透镜+ABS注塑







    产品光源参数:



    LED类型

    1W 5050 大功率光源

    发光角度

    170°

    使用寿命

    >50000H

    可选颜色

    白光

    正向电压

    白光:3.0-3.4V

    LED色温

    暖白光

    正白光

    冷白光

    2700-3500K

    6000-7000K

    7000-9000K

    LED亮度

    暖白光

    正白光

    冷白光

    100-110LM

    100-110LM

    90-100LM



    产品光源参数:

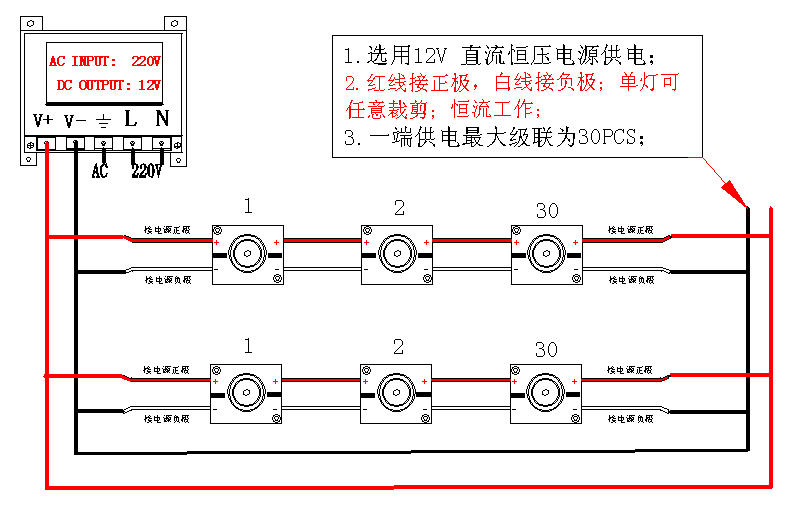

    产品安装接线示意图:






    产品安装和使用需注意事项:






    (A).本产品采用12V恒流供电,单颗灯珠可任意裁剪,不影响使用,最大级联为30PCS,继续增加级联将影响恒流效果;
    (B). 选用12V 直流恒压开关电源驱动本产品,根据连接模组的数量选择合适功率的电源;不得将本产品直接接220V市电,否则产品将被烧毁。
    (C).安装接线时,将模组的红线接于电源的正极输出端口,中间白线为空线,可直接剪去不接,模组的边上白线接于电源的负极输出端口;
    (D).串接的模组的总功率不得超过驱动电源额定功率的80%,否则容易烧毁电源,另外根据实际串接的模组数量选择合适粗细的主线连接线,线与线之间连接点必须用绝缘电工胶包裹严实,以保证本产品的安全使用!
