MDW159D 1 灯 4.5W OSRAM LED 带光学透镜 12×55°注塑模组


    • 商品编号: MDW159D

分类:

LED 大功率模组


关键词:

  • 产品描述
  • 一、产品描述:



    1、采用 OSRAM LED 光源,具有亮度高,光色均匀,抗静电能力强等特点;
    2、采用 DC12V 供电,恒流电路驱动方式,3 灯 1 剪;
    3、配置 12×55°光学透镜,高导铝型材散热器,外型美观,散热效果好;
    4、模组采用 ABS 半包注塑工艺,阻燃等级 UL94V-0,防护等级 IP67。



    应用场所:主要应用于 15-30cm 双面招牌灯箱。



    二、产品参数:



    工作电压:

    DC12V

    外观颜色:

    白色

    功率:

    4.5W

    净重量(20PCS):

    517g

    光通量:

    400lm

    标准级联(Typ):

    15PCS

    光效:

    88lm/W

    固定方式:

    玻璃胶或螺丝 ST2.9x12mm

    发光角度:

    12×55°

    背胶:

    蓝色离型纸高导热背胶

    LED 数量:

    1LED/PCS

    工作温度:

    -25~55℃

    防护等级:

    IP67

    储存温度:

    -40~80℃

    外观尺寸:

    66x37x20.7mm

    使用寿命:

    ≥25000H(5 年)



    本产品最终解释权归光科照明所有,如有变更,恕不另行通知。

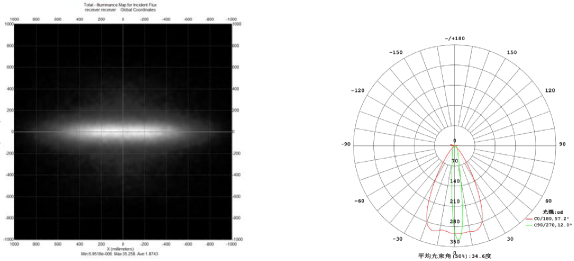

    三、光斑图与配光曲线:






    四、产品外形尺寸示意图(单位:mm):






    五、产品安装接线示意图:






    六、产品应用:



    排灯方案

    灯箱厚度 mm

    灯箱尺寸 mm

    布灯方式

    布灯间距 mm

    实际用量 PCS

    安装密度 PCS/m²

    表面照度LUX/m²

    推荐方案

    200

    2000x1000

    2M 单侧打光

    150

    13

    6.5

    500-900

    可选方案一

    250

    3000x1000

    3M 单侧打光

    160

    19

    6

    700-1000

    可选方案二

    250

    2500x1500

    2.5M 上下打光

    160

    32

    8.5

    900-1300



    注:以上排灯数据仅供参考,测试面板为内增光白色软膜布,透光率约为 40%。



    七、产品安装和使用注意事项:



    (1)电源主线使用 2x1.5mm²以上电缆线(根据负载电流选择相应的电源主线),如果模组电源线需要加长必须选用0.75mm²/18#以上规格的线材,以免过载导致电源线发热过大,引发不良后果;
    (2)单颗模组无法点亮,模组 3 灯 1 剪,当模组剪短连接时,先用斜口钳居中剪断两模组间的电源线,剥外皮 10mm 左右,并将对应颜色(白色红条线带“+”与剪刀标识为正极,白色线带“-”与剪刀标识为负极,18AWG 字符白色线剪断不接线)导线拧成一股,然后采用专用防水胶带进行绝缘防水处理,最后检验电源接线头导通性和牢靠性,以徒手不能将导线线从接线头拔出为宜;
    (3)模组安装时先将模组底部背胶的离型纸撕下,贴到灯箱或广告标识内初步固定,然后采用 2 颗 ST2.9x12mm自攻螺钉锁紧加固,也可采用模组两边打玻璃胶的方式固定;
    (4)末端模组线头需使用防水胶带或接线防水堵头进行防水处理,避免短路对产品造成损坏;
    (5)模组标准级联 15PCS,采取 DC12V 单端供电;请勿超量连接,避免线载电流过大而损坏产品;
    (6)模组不可完全裸露在户外使用,请勿带电触摸,带电作业。



    注 :建议使用通过了相关安规认证的开关电源(带短路保护,过压保护,过流保护)。
