MDW155D, 1灯2.2W 3535带光学160°注塑模组
一、产品描述:
1、采用倒装共晶3535光源,具有亮度高,光色均匀,抗静电能力强等特点;
2、采用DC12V供电,恒流电路驱动方式,单灯可剪;
3、配置160°光学透镜,外型美观,PCB采用高导铝基板,散热效果好;
4、模组采用ABS半包注塑工艺,阻燃等级UL94V-2,防护等级IP65。;
应用场所:主要应用于12-25cm灯箱招牌字、单面广告灯箱等。
二、产品参数:
工作电压: |
DC12V |
外观颜色: |
白色 |
功率: |
2.2W |
重量(20PCS): |
330g |
光通量: |
160lm |
标准级联(Typ): |
20PCS |
光效: |
73lm/W |
固定方式: |
玻璃胶或螺丝ST2.9x10mm |
发光角度: |
160° |
背胶: |
白色离型纸蓝色3M字样背胶 |
LED数量: |
1PCS |
工作温度: |
-40~60℃ |
防护等级: |
IP65 |
储存温度: |
-40~80℃ |
外观尺寸: |
62*34*7.3mm |
质保年限: |
5年/30000小时 |
三、产品光源参数:
LED类型 |
SMD3535 |
LED可选色温/波长 |
6300-7000K |
7000-8000K |
显指 |
>70 |
LED光通量/亮度 |
245-274lm |
245-274lm |
四、光斑图及配光曲线图:


五、产品外形尺寸示意图(单位:mm):

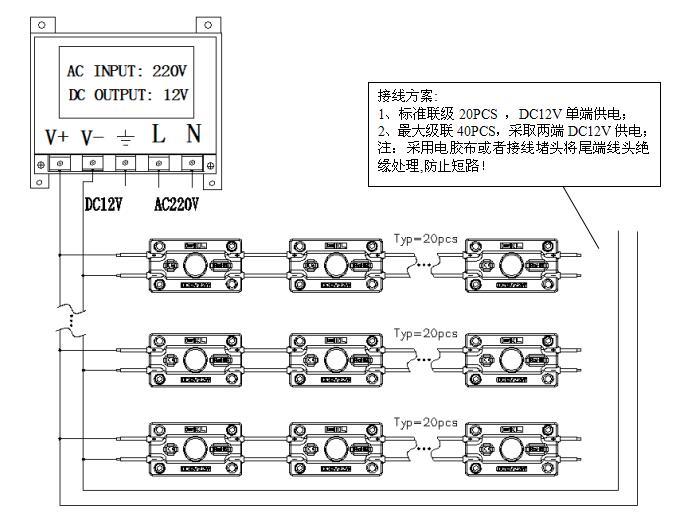

六、产品安装接线示意图:

七、产品应用:
排灯方案 |
灯箱厚度mm |
灯箱尺寸mm |
布灯行间距mm |
布灯列间距mm |
实际用量PCS |
安装密度PCS/m² |
表面照度 LUX/m² |
推荐方案 |
150 |
1000x1000 |
200 |
200 |
25 |
25 |
1800-2100 |
可选方案一 |
180 |
2000x1000 |
180 |
200 |
56 |
28 |
1800-2300 |
可选方案二 |
200 |
1500x1200 |
180 |
200 |
50 |
28 |
1700-2100 |
可选方案三 |
250 |
1200x1000 |
180 |
180 |
37 |
31 |
2000-2300 |
注:以上排灯数据仅供参考,测试面板厚度3mm乳白亚克力板,透光率约为54.4%。
八、产品安装和使用需注意事项:
(1).电源主线使用2x1.5mm²以上电缆线(根据负载电流选择相应的电源主线),如果模组电源线需要加长必须选用0.75mm²/18#以上规格的线材,以免过载导致电源线发热过大,引发不良后果;
(2). 模组单灯可剪,当模组剪短连接时,先用斜口钳居中剪断两模组间的电源线,剥外皮10mm左右,并将对应颜色(白色红条线为正极,白色蓝条线为负极)导线拧成一股,然后采用专用防水胶带进行绝缘防水处理,最后检验电源接线头导通性和牢靠性,以徒手不能将导线线从接线头拔出为宜;
(3).模组安装时先将模组底部背胶的离型纸撕下,贴到灯箱或广告标识内初步固定,然后采用2颗ST2.9x10mm自攻螺钉锁紧加固,也可采用模组两边打玻璃胶的方式固定;
(4).末端模组线头需使用防水胶带或接线防水堵头进行防水处理,避免短路对产品造成损坏;
(5).模组标准级联20PCS,采取DC12V单端供电;最大级联40PCS,采取两端供电,请勿超量连接,避免线载电流过大而损坏产品;
(6). 模组不可完全裸露在户外使用,请勿带电触摸,带电作业。
注:建议使用通过了相关安规认证的开关电源(带短路保护,过压保护,过流保护)。
