MDW191B，4336单灯大功率3535-LG注塑防水侧打光灯箱专用防水模组DC12V
-
- 商品编号: MDW191B
分类：
LED 大功率模组
关键词：
- 产品描述
-
产品参数：
工作电压：
DC 12V
外壳材质:
铝基板+光学透镜+ABS
输入电流：
550 mA
外壳颜色；
白色
电路：
3灯一组
连接线材质：
100mmPVC
功率：
6.6 W
连接线颜色:
红线为正，白线为负
发光角度：
20°- 70°
级联数量（pcs）:
30pcs(10组）
光通量：
100-120 lm/pcs
固定螺丝:
M3
外观尺寸：
43*36*14 mm/pcs
背胶:
3M胶
LED数量：
3 pcs/组
工作温度:
-40~60℃
发光颜色：
冷白（7000-8000K）
储存温度：
-40~80℃
防护等级：
IP65
质保年数:
2年
防水方式:
光学透镜+注塑
产品光源参数：
LED类型
SMD3535
发光角度
20°-70°
使用寿命
>50000H
可选颜色
白光
正向电压
白光：3.0-3.4V
LED色温/波长
暖白光
正白光
冷白光
2600-3700K
3700-5300K
5000-8300K
LED光通量/亮度
暖白光
正白光
冷白光
100-110LM
110-120LM
110-130LM

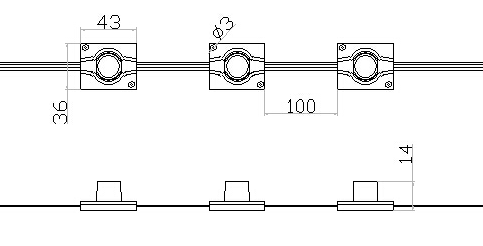

产品外形尺寸示意图（单位：MM）
产品安装接线示意图:
产品安装接线示意图:
（A）.本产品在安装过程中应3PCS为一组，不得剪开，以免造成不良。可串接!
（B）.避免使用带酸性的玻璃胶或其他粘贴性胶固定本产品，避免在酸性的环境下使用 和储藏本产品，以免灯珠发生硫化，影响产品使用寿命。
（C）.选用12V 直流恒压开关电源驱动本产品，根据连接LED硬灯条的数量选择合适功率的电源；不得将本产品直接接220V市电，否则产品将被烧毁。
（D）.串接的LED灯条的总功率应低于驱动电源额定功率的80%，否则容易烧毁电源，另外根据实际串接的灯条数量选择合适粗细的连接线，线与线之间连接点必须用绝缘电工胶包裹严实，以保证本产品的安全使用！
