MDW156D, 1灯4.0W 3535带光学160°注塑模组
-
- 商品编号: MDW156D
分类：
LED 大功率模组
关键词：
- 产品描述
-
一、产品描述：
1、采用倒装共晶3535光源，具有亮度高，光色均匀，抗静电能力强等特点；
2、采用DC12V供电，恒流电路驱动方式，单灯可剪；
3、配置160°光学透镜，外型美观，PCB采用高导铝基板，散热效果好；
4、模组采用ABS半包注塑工艺，阻燃等级UL94V-2，防护等级IP65。应用场所：主要应用于12-30cm灯箱招牌字、单面广告灯箱等。
二、产品参数
工作电压：
DC12V
外观颜色:
白色
功率：
4W
重量（20PCS）：
435g
光通量：
265lm
标准级联（Typ）:
15PCS
光效：
66lm/W
固定方式:
玻璃胶或螺丝ST2.9x12mm
发光角度：
160°
背胶:
白色离型纸蓝色3M字样背胶
LED数量：
1PCS
工作温度:
-40~60℃
防护等级：
IP65
储存温度:
-40~80℃
外观尺寸：
62*34*12.8mm
质保年限:
5年/30000H
三、产品光源参数：
LED类型
SMD3535
LED可选色温/波长
6300-7000K
7000-8000K
显指
＞70
LED光通量/亮度
245-274lm
245-274lm
四、产品光源参数：

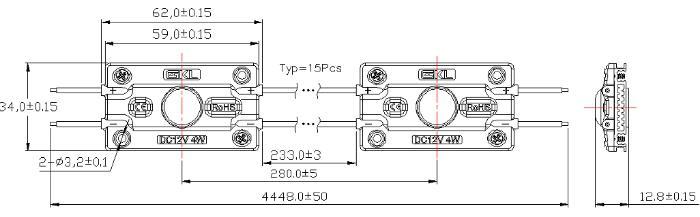

五、产品外形尺寸示意图（单位：mm）：

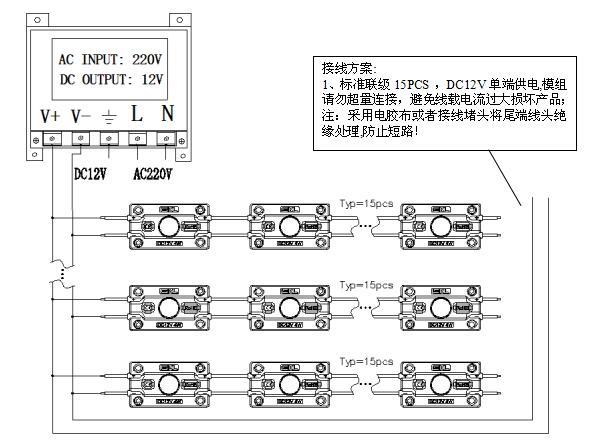

六、产品安装接线示意图：
七、产品应用：
排灯方案
灯箱厚度mm
灯箱尺寸mm
布灯行间距mm
布灯列间距mm
实际用量PCS
安装密度PCS/m²
表面照度
LUX/m²
推荐方案
180
2000x1000
200
220
46
23
2600-3000
可选方案一
150
1000x1000
200
200
25
25
3000-3400
可选方案二
200
1500x1200
220
220
38
21
2400-2800
可选方案三
250
1200x1000
220
220
25
21
2200-2600
注：以上排灯数据仅供参考，测试面板厚度3mm乳白亚克力板，透光率约为54.4%。
八、产品安装和使用需注意事项：
（1）.电源主线使用2x1.5mm²以上电缆线（根据负载电流选择相应的电源主线），如果模组电源线需要加长必须选用0.75mm²/18#以上规格的线材，以免过载导致电源线发热过大，引发不良后果；
（2）. 模组单灯可剪，当模组剪短连接时，先用斜口钳居中剪断两模组间的电源线，剥外皮10mm左右，并将对应颜色（白色红条线为正极，白色蓝条线为负极）导线拧成一股，然后采用专用防水胶带进行绝缘防水处理，最后检验电源接线头导通性和牢靠性，以徒手不能将导线线从接线头拔出为宜；
（3）.模组安装时先将模组底部背胶的离型纸撕下，贴到灯箱或广告标识内初步固定，然后采用2颗ST2.9x12mm自攻螺钉锁紧加固，也可采用模组两边打玻璃胶的方式固定；
（4）. 末端模组线头需使用防水胶带或接线防水堵头进行防水处理，避免短路对产品造成损坏；
（5）.模组标准级联15PCS，采取DC12V单端供电；请勿超量连接，避免线载电流过大而损坏产品；
（6）. 模组不可完全裸露在户外使用，请勿带电触摸，带电作业。注：建议使用通过了相关安规认证的开关电源（带短路保护，过压保护，过流保护）。
